TECHNISCHE INFORMATION
ELKA
Drehtorantrieb ROLLER
1.flgl. Tor und 2. flgl. Tore
Einfach anders
Der ROLLER ist in 15 Jahren permanenter Weiterentwicklung zu einem hochwertigen Drehtorantrieb mit vielen Vorteilen gereift.
Er wird einfach mit vier Schrauben am Torblatt befestigt und überzeugt durch seine leise Rolltechnik.
Eine preiswerte Lösung für den privaten Kunden.
Montage / Einbauanleitung
ROLLER mit MO 36-elka-V0_9.pdf
Download
Innovativ

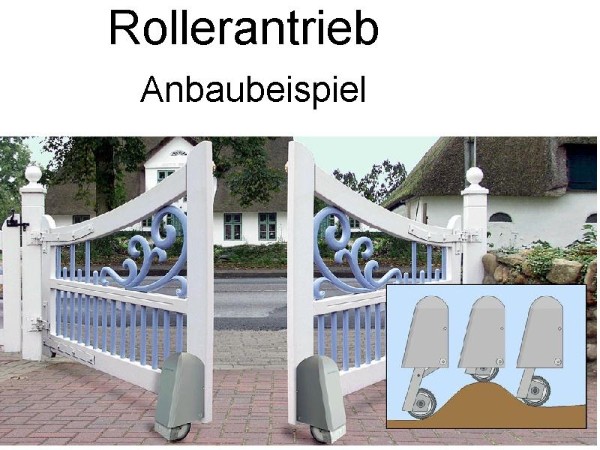

Der ROLLER gleicht Bodenwellen oder ansteigendes Gelände bis zu 180mm aus.
Das Rad wird durch Federkraft auf den Boden gedrückt, sodass eine maximale Traktion gewährleistet ist.
Variabel
Der ROLLER passt für die unterschiedlichsten......................................................Einbausituationen.
......................................................So lässt sich jeder gewünschte Öffnungswinkel realisieren.
Technische Daten
Max. Breite pro Flügel bei 50% Winddurchlässigkeit: ......4,00 Meter
Max. Fläche pro Flügel bei 50% Winddurchlässigkeit: .........6,0 m/2
Max. Gewicht pro Flügel: ..................................................250 kg
Elektro-/Motorschloss erforderlich: ...............................empfohlen
Notentriegelung: .....................................................ist vorhanden
Laufzeit: ....................abhängig vom Öffnungswinkel und der in der
...................................................................Steuerung gewählten
Geschwindigkeitsstufe ....................................(1 bis 5):.ca. 11 sec.
.......................................................................Stufe 5 (schnellste)
Beispiel: .........................................................Öffnungswinkel 90°,
Torbreite / Flügelbreite ..................................................2.500mm
Max. Öffnungswinkel: ................................................bis zu 360 °
Externe Anschläge bei TOR AUF erforderlich: ..............................JA
Externe Anschläge bei TOR ZU erforderlich: ................................JA
Netzspannung: .................................................................230 Volt
Betriebsspannung: .............................................................24 Volt
Montage / Einbauanleitung
ROLLER 1 und Roller 2
Download pdf.Datei
Lieferumfang:
1 oder 2 Antriebe- Roller (je nach Bestellung für 1.flgl. od. 2.flgl. Tor)
1 x Motorsteuerung
1 x Funkempfänger und Handsender (je nach Bestellung)
1 x Montage.- Bedienungsanleitung
